Принцип работы ЭКГ аппарата

Электрокардиограф (ЭКГ) — это прибор, который регистрирует электрические импульсы, возникающие при работе сердца. Эти импульсы улавливаются специальными датчиками — электродами, которые крепятся на грудь, руки и ноги пациента.

Принцип работы ЭКГ аппарата

Каждый электрод снимает сигналы с определенного участка сердца. Аппарат усиливает эти сигналы, убирает лишние помехи и превращает их в график — кардиограмму. Кривая ЭКГ отражает фазы сокращения (деполяризации) и расслабления (реполяризации) миокарда. На ней видны зубцы (P, Q, R, S, T) и промежутки между ними. По этим данным врач может определить, правильно ли работает сердце, оценить ритм, нет ли аритмии, ишемии или других проблем.
Современные ЭКГ-аппараты умеют сами анализировать кардиограмму: подсчитывают пульс и могут подсказать, есть ли опасные отклонения.Результаты выводятся на встроенный принтер или экран, а также сохраняются в цифровом виде для дальнейшего изучения. Благодаря простоте и точности ЭКГ остается одним из самых важных методов диагностики сердца.

Выбор электрокардиографа для клиники зависит от многих факторов: типа учреждения, потока пациентов, необходимых функций и бюджета. Рассмотрим основные типы ЭКГ-аппаратов и критерии их выбора.

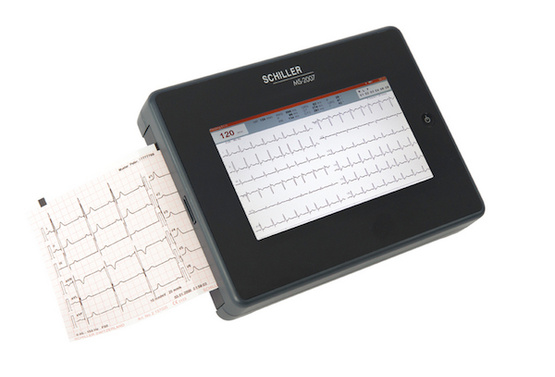

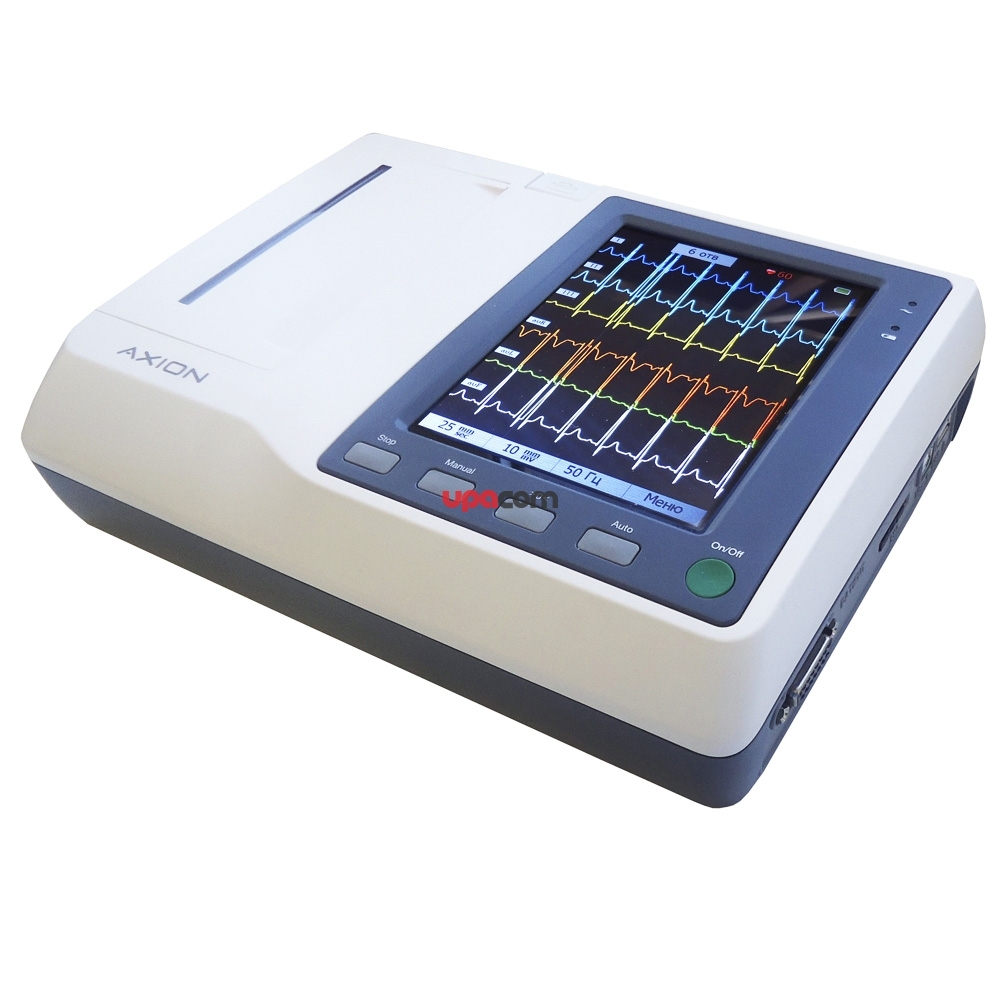

Электрокардиограф ЭК3ТЦ-3/6-04 Аксион	Электрокардиограф Cardiovit MS-2007 Schiller

Основные типы электрокардиографов

1. По количеству отведений

Количество отведений определяет, сколько электрических сигналов сердца одновременно регистрирует аппарат.

Одноканальные (1 отведение) – простейшие модели, записывающие кривую ЭКГ последовательно. Подходят для скрининга, но не для глубокой диагностики.

Трехканальные (3 отведения) – чаще используются в доврачебных кабинетах, ФАПах, машинах скорой помощи.

Шестиканальные (6 отведений) – оптимальный вариант для поликлиник, небольших стационаров.

Двенадцатиканальные (12 отведений) – стандарт для кардиологических отделений, диагностических центров. Позволяют получить полную картину работы сердца.

2. По типу конструкции

Стационарные – крупногабаритные аппараты с высокой точностью, подходят для больниц.

Портативные (переносные) – компактные модели для выездной работы (скорая помощь, участковые врачи).

Карманные (мини-ЭКГ) – устройства для домашнего мониторинга.

По функциональности

Автоматические – самостоятельно анализируют ЭКГ и выдают предварительный диагноз.

Ручные (с визуальным анализом) – требуют интерпретации врачом.

С возможностью длительного мониторинга (Холтер-ЭКГ) – запись в течение суток и более.

С передачей данных (Wi-Fi, Bluetooth) – интеграция с медицинскими информационными системами (МИС).

Как выбрать электрокардиограф для клиники?

Определите цели использования

Поликлиника / терапевтический кабинет – подойдут 6- или 12-канальные модели с автоматическим анализом. Кардиологический стационар – нужны 12-канальные аппараты с высокой точностью и возможностью подключения к МИС. В скорой помощиболее востребованы портативные 3- или 6-канальные ЭКГ с аккумулятором.
