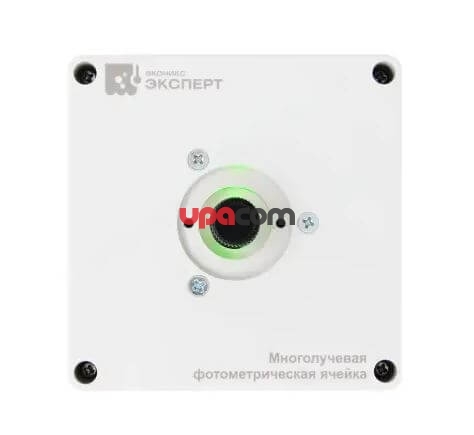

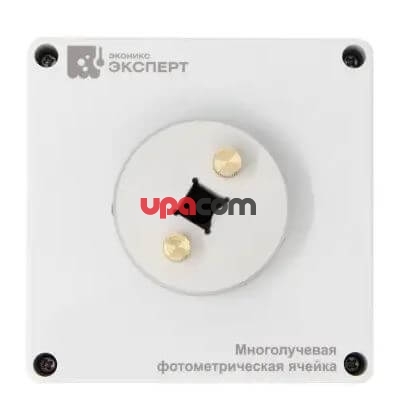

Фото-ячейка ФЯ-2ХПК многолучевая для измерения ХПК для фотометра Эксперт-003 Эконикс-Эксперт

Фото-ячейка ФЯ-2ХПК многолучевая для измерения ХПК для фотометра Эксперт-003

Фото-ячейка ФЯ-2ХПК многолучевая для измерения ХПК для фотометра Эксперт-003

Главный критерий фотометрического метода измерения ХПК по ГОСТ- 31859:

Подготовка пробы к анализу, нагрев её в термореакторе и фотометрирование выполняется строго в одних и тех же герметичных реакционных сосудах – пробирках с завинчивающимися крышками.

К данным пробиркам предъявляется ряд требований:

• термостойкость;
• устойчивость материала крышки к действию паров кислот;
• абсолютно одинаковые геометрические размеры пробирки, т.к. они применяются в качестве оптических кювет;
• отсутствие царапин, потертостей и прочих дефектов на поверхности пробирок, т.к. это радикально искажает показания прибора, оказавшись на пути прохождения луча.

Однако, в ходе эксплуатации, появление царапин со временем неизбежно, т.к. пробирки устанавливают для двухчасового нагрева в металлические ячейки термореактора. В ходе установки и извлечения стеклянные пробирки соприкасаются с металлическими стенками ячеек, что приводит к появлению мелких царапин и потёртостей, ухудшающих оптические свойства. Из-за этого приходится постоянно следить за качеством пробирок, выбраковывать некондиционные по специальной методике и закупать новые, что приводит к дополнительным финансовым затратам.

В новой многолучевой фотометрической ячейке ФЯ-2-ХПК учтены эти особенности. Благодаря обновлённой конструкции ячейки, в ходе измерения пробирка с анализируемой пробой просвечивается сразу 12 лучами: 6 синими лучами при длине волны 430 нм и 6 оранжевыми лучами при длине волны 605 нм. Лучи проходят под разными углами на разных высотах. Регистрируемый прибором суммарный сигнал значительно меньше зависит от дефектов стекла, оказавшихся на пути одного из лучей. В этом заключается главное преимущество многолучевой ячейки по сравнению с традиционной однолучевой, в которой царапина на поверхности пробирки, расположенная на оси прохождения света, искажала результат измерения от истинного значения ХПК в несколько раз.

Кроме этого, многолучевая схема ячейки позволила существенно снизить уровень требований к воспроизводимости геометрических размеров пробирок. Теперь вместо крайне дорогих прецизионных импортных пробирок, которые практически не имели альтернативы при работе в однолучевых ячейках, стало возможным использовать их бюджетные и доступные аналоги. За счёт низкой цены пробирок возможно приобрести большее количество и полностью укомплектовать анализатор без повышения итоговой цены. При этом пробирки дольше служат, т.к. допускается их больший износ до момента списания. Практически пробирки теперь можно использовать до тех пор, пока они полностью не покроются царапинами.

Ещё одной важной конструктивной особенностью новой многолучевой ячейки ФЯ-2-ХПК является концевой оптический прерыватель, расположенный в нижней части кюветного отделения. Его функция заключается в том, чтобы распознать наличие пробирки в кюветном отделении. Получив сигнал от оптического прерывателя, прибор автоматически начинает фотометрирование установленной пробирки, а после извлечения пробирки из кюветного отделения – автоматически переходит к следующему шагу алгоритма работы. Таким образом, это простое техническое решение имеет важное значение для удобства управления анализатором и алгоритмизации его работы: пользователю не надо лишний раз нажимать кнопки на клавиатуре и думать, какую команду дать анализатору для продолжения анализа.

Комплект поставки:

• фотоячейка ФЯ-2-ХПК;
• переходник П2;
• соединительный кабель.

Кюветы не входят в базовый комплект.
