Преобразователь сигналов ТС и ТП Termex ТЕРКОН прецизионный

Наличие: Под заказ
Производитель: Termex

ID: 0135544

Наличие: Под заказ

Цена по запросу

Количество

Описание Характеристики Документация

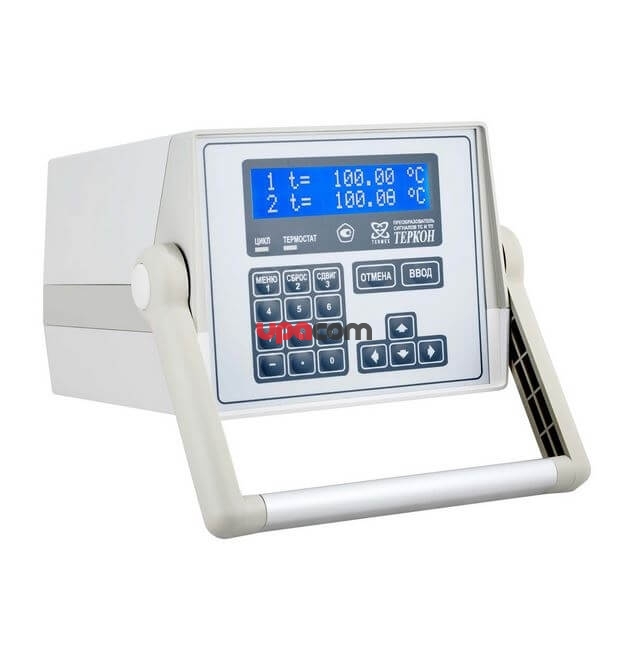

Преобразователь сигналов ТС и ТП Termex ТЕРКОН прецизионный

Предназначен для измерения сигналов те...

Преобразователь сигналов ТС и ТП Termex ТЕРКОН прецизионный

Предназначен для измерения сигналов термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей - термопар (ТП) и последующего пересчёта их в значения температуры. Может быть использован для измерения сопротивления или напряжения, а также для работы в комплекте с микрокалориметрическими приборами, оснащенными нестандартными термопреобразователями сопротивлений различных типов или термобатареями.

На вход преобразователя могут быть одновременно подключены либо два термопреобразователя сопротивления, либо две термопары, либо ко входу одного канала — термопреобразователь сопротивления, а к другому - термопара.

В качестве первичных преобразователей температуры, подключаемых к измерительным каналам, могут быть использованы платиновые или медные термопреобразователи сопротивления со стандартными или индивидуальными статическими характеристиками (ИСХ, градуировка), термопары с номинальными статическими характеристиками (НСХ) типов: B ПР30/6), E ХКн), J (ЖКн), K (ХА), L (ХК), N (СС), R (ПР13/0), S (ПР10/0), T (МКн) со стандартными градуировочными характеристиками по МТШ-90, а также эталонные термопары типов ТПП и ТПР с ИСХ.

Преимущества:

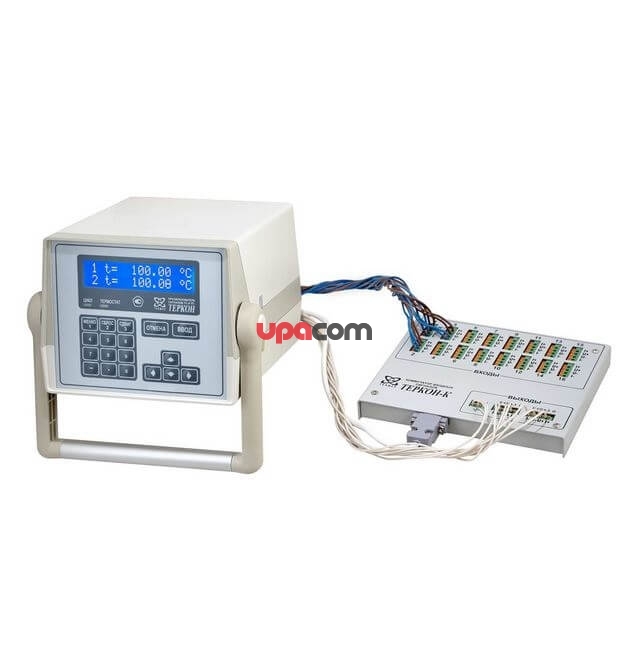

Количество подключаемых датчиков температуры может быть увеличено до 16 при использовании коммутатора входных сигналов ТЕРКОН-К.
При подключении преобразователя к персональному компьютеру с установленным программным обеспечением возможна регистрация результатов измерений, как в виде графиков, так и в виде таблиц численных значений.

Пределы допускаемой абсолютной погрешности измерений температуры:

Тип ТС

Предел допускаемой погрешности, °C

Термопреобразователи сопротивления с НСХ, соответствующими ГОСТ 6651:

Платиновые в диапазоне −200...+600 °C:

Pt10, 10П;

Pt50, 50П, Pt100, 100П

Медные в диапазоне −10...+200 °C:

Cu10, 10М, Cu50, 50М;

Cu100, 100М

±0,02

±0,01

±0,005

Платиновые термопреобразователи сопротивления c ИСХ, заданной в виде функции отклонения (интерполяционное уравнение) по ГОСТ 8.461 в диапазоне −200...+600 °C:

с номинальным сопротивлением 10 Ом;

с номинальным сопротивлением 50 и 100 Ом

±0,02

±0,01

Платиновые термопреобразователи сопротивления c ИСХ, заданной в виде функции отклонения (интерполяционное уравнение) по ГОСТ Р 8.568 в диапазоне −190...+660 °C:

с номинальным сопротивлением 10 Ом;

с номинальным сопротивлением 50 и 100 Ом

±0,01

±0,005

Для ТП предел допускаемой основной абсолютной погрешности ±0,2 °С

Термопреобразователи сопротивления с НСХ, соответствующими ГОСТ 6651: Платиновые в диапазоне −200...+600 °C:
- Pt10, 10П;
- Pt50, 50П, Pt100, 100П
Медные в диапазоне −10...+200 °C:
- Cu10, 10М, Cu50, 50М;
- Cu100, 100М
±0,02 ±0,01 ±0,01 ±0,005
Платиновые термопреобразователи сопротивления c ИСХ, заданной в виде функции отклонения (интерполяционное уравнение) по ГОСТ 8.461 в диапазоне −200...+600 °C:
- с номинальным сопротивлением 10 Ом;
- с номинальным сопротивлением 50 и 100 Ом
±0,02 ±0,01
Платиновые термопреобразователи сопротивления c ИСХ, заданной в виде функции отклонения (интерполяционное уравнение) по ГОСТ Р 8.568 в диапазоне −190...+660 °C:
- с номинальным сопротивлением 10 Ом;
- с номинальным сопротивлением 50 и 100 Ом
±0,01 ±0,005
Предел измерений сопротивления, Ом 0,01…1000
Пределы измерений напряжения, мВ ±1000
Количество независимых каналов измерений, шт. 2
Ток, пропускаемый через ТС, мА 1
Время выхода на режим после включения, ч, не более 0,5
Индикация измеряемых величин цифровая
Предел допускаемой основной погрешности измерений:
- сопротивления, Ом;
- напряжения, мВ
±[0,0002 + 10^-5×R]; ±[0,0005 + 5·10^-5×U]
Цена единицы младшего разряда при измерении:
- сопротивления, Ом;
- напряжения, мВ;
- температуры ТС / ТП, °С
0,0001; 0,0001; 0,001 / 0,01
Габаритные размеры (Ш × Г × В), мм, не более: - преобразователя без ручки; - преобразователя с ручкой; - упаковки 140 × 180 × 240; 210 × 210 × 240; 370 × 300 × 260
Масса, кг, не более: - преобразователя; - упаковки (брутто) 2,5; 5,0
Потребляемая мощность, Вт, не более 12
Электрическое сопротивление изоляции токоведущих цепей между любыми электрически разобщенными цепями в нормальных условиях, МОм, не менее 20
Питание от сети переменного тока (напряжение / частота) 230±23 В; 50±1 Гц
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа / мм рт.ст. +20±5 от 30 до 80 84,0 … 106,7 / 630 … 800
Время непрерывной работы в лабораторных условиях, ч, не менее 8
Средний срок службы, лет 6
Средняя наработка на отказ, ч 5 000
Количество мест, шт. 1
Максимальная длина места, мм 375
Максимальная ширина места, мм 300
Максимальная высота места, мм 255
Общий вес, кг 5,6
Общий объём, м³ 0,0286875
